Jak na příjem digitální rozhlasu DAB+ v rozvodu společné televizní antény

Digitální rozhlasové vysílání zažívá v poslední době v ČR nebývalý rozmach. Moderně smýšlející majitelé bytových domů proto možnost příjmu DAB+ v rámci rekonstrukce společné televizní antény automaticky požadují.

Často se ovšem stává, že vysílání DAB+ v rozvodu společné televizní antény dostupné je, avšak po připojení příslušného rozhlasové přijímače není příjem možný, je bez signálu.

V čem je tedy chyba ?

Proč DAB+ ve společné televizní anténě ?

Byť by mělo být signálem DAB pokryto bezmála celé území ČR (a je nutno konstatovat, že především v tomto roce nabral rozmach DAB skutečně impozantních rozměrů), stále je dramatický rozdíl mezi příjmem DAB venku (outdoor) a uvnitř budov (indoor).

Majitelé automobilů si většinou pochvalují, že pokrytí signálem DAB je z pohledu řidiče poměrně slušné, majitelé stolních rádií s příjmem v budovách většinou na pokrytí žehrají (pokud ovšem nebydlí v Praze, kde působí většina operátorů a pokrytí je slušné i uvnitř budov). V menších městech je pak situace v indoor pokrytí poměrně tristní A dá se předpokládat, že tato situace se (alespoň v brzké době) nezmění.

Právě proto dává smysl rozvádět signál DAB+ v rozvodu STA, protože zaručí obyvatelům bytů příjem řady rozhlasových stanic v digitální kvalitě bez rušivého šumů, praskání a podobně. V případě většího obytného domu a vhodných příjmových podmínkách lze dokonce s výhodou realizovat příjem signálů DAB+ z více směrů a "dostat" do rozvodu STA desítky a desítky rozhlasových programů včetně zahraničních. Více o možnostech příjmu DAB+ v rozvodu společné televizní antény z více směrů (vysílačů) najdete v příspěvku Elegantní řešení příjmu DAB v rodinném i bytovém domě.

DAB+ ve společné televizní anténě

Tam, kde majitelé bytových domů přemýšlejí nad současnými trendy, většinou požadují, aby v rámci rekonstrukce spllečné televizní antény byl doplněn i příjem digitálního rozhlasového vysílání DAB+.

Většinou se jedná o finančně nenáričný doplněk, protože drtivá většina modernozovaných společných antén bývá osazena programovatelným zesilovačem, kde rozšíření o DAB+ spočívá v prosté instalci příslušné antény.

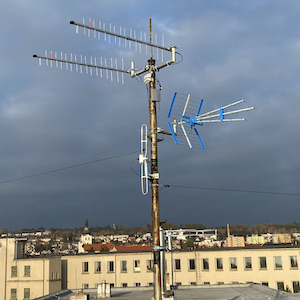

U všech společných televizních antén, kde jsem prováděl její rekonstrukci, jsem anténu pro DAB+ doplňoval automaticky, na ukázkovém obrázku je patrný vertikální dipól pro příjem DAB+.

Signál DAB+ je v STA údajně dostupný, přijímač po připojení žádmé stanice nenajde

Velmi častá situace. V čem je tedy problém ? Odpověď je jednoduchá a prostá - v účastnické zásuvce. Pro vysvětlení ovšem musíme zabrousit trochu do historie.

V nedávné minulosti se pro vysílání TV používalo III.TV pásmo (VHF kanály 5-12) a IV. a V. televizní pásmo (kanály 21-69). V současné době se již VHF III.TV pásmo pro vysílání televize nepoužívá a tento kmitočtový rozsah připadl právě digitálnímu rozhlasu DAB+.

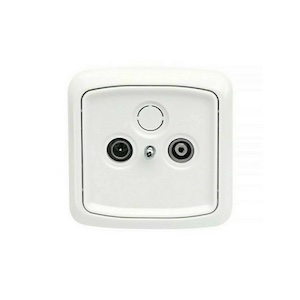

Účastnická zásuvka STA bez SAT

Na obrázku je ilustrační fotografie klasické účastnické zásuvky STA, tak jak jí zná většina lidí. Na zástrčce s dutinkou (maminka) je výstup signálu VKV FM, na zástrčce s kolíčkem (tatínek) je výstup signálu VHF a UHF televizního pásma dohromady.

Jak již bylo řečeno, VHF pásmo (kanály 5-12) se již pro TV vysílání nepoužívá a uvedené kanály připadly vysílání DAB+.

Proto paradoxně signál digitálního radia nenajdeme "v dírce" označené R ale TV.

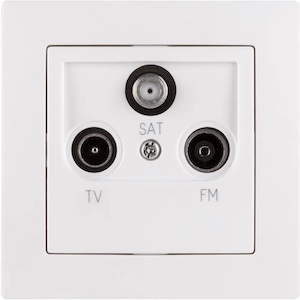

Účastnická zásuvka STA včetně SAT

Na dalším ilustračním obrázku je vyobrazeno jiné provedení účastnické zásuvky STA, která je oproti předchozímu příkladu doplněna o výstup satelitního signálu. Ostatní parametry (včetně výstupu DAB+ jsou ale stejné.

Stejně jako v předchozím případě je signál DAB+ k dispozici společně s DVB-T2 na zástrčce s popiskem TV, pokud popisek není, pak je to zástrčka s kolíčkem (tatínek).

A to neexistuje zásuvka, která má výstup VKV FM společně s DAB a zároveň TV ?

Samozřejmě existuje, ale protože již existující rozvody STA byly v drtivé většině realizovány již v minulosti, dá se s jistotou konstatovat, že takovu doma prostě nenajdete. Pohříchu se jedná bohužel i o současné novostavby, kdy se podobným detailem projektant zřejmě nezabýval. Sám jsem se s takovou účastnickou zásuvkou ve své praxi anténního technika doposud v reálu nesetkal.

Jednoduché (a komfortní) řešení

Fakt, že signály digitálního rádia DAB+ a zároveň pozemního DVB-T2 vysílání vycházejí ze stejné zástrčky, může některým uživatelům působit problém. Tento výstup používají především na připojení televizoru, pokud chceme zároveň používat tento výstup zároveň pro přívod DAB+ signálu do rozhlasového přijimač, musíme ho vhodným způsobem rozbočit.

Nejjednodušším způsobem se na první dobrou jeví použít standartní hybridní rozbočovač. Tento rozbočovač rozbočí vstupní signál na (v našem případě) dvě větve, kde na jednu zapojíme televizor a na druhou rozhlasový DAB+ přijímač. Tento způsob ovšem není v tomto případě úplně ideální, protože hybridní rozbočovač (či slučovač) má poměrně velký útlum, zeslabí procházející signál v obou větvích o cca 3-4 dB (tedy na polovinu), což v mnoha případech nemusí být žádoucí. Druhým nežádoucím jevem je to, že v každé větvi se nacházejí signály celého přenášeného pásma, tedy do vstupu televizoru zbytečně přicházejí signály DAB+ vysílání a naopak.

Slučovač /rozbočovač DAB-DVB-T

Dalším možným způsobem je použití slučovače na principu pásmové propusti DAB a horní propusti pro kanály 21-69.

Nedejte se mýlit pojmenováním tohoto komponentu jako slučovače, tento výrobek funguje i obráceně, tedy vstupní signál (celé pásmo DAB i DVB-T2) rozdělí kmitočtově na DAB na jednom výstupu a DVB-T2 na výstupu druhém. Výhodou je malý průchozí útlum.

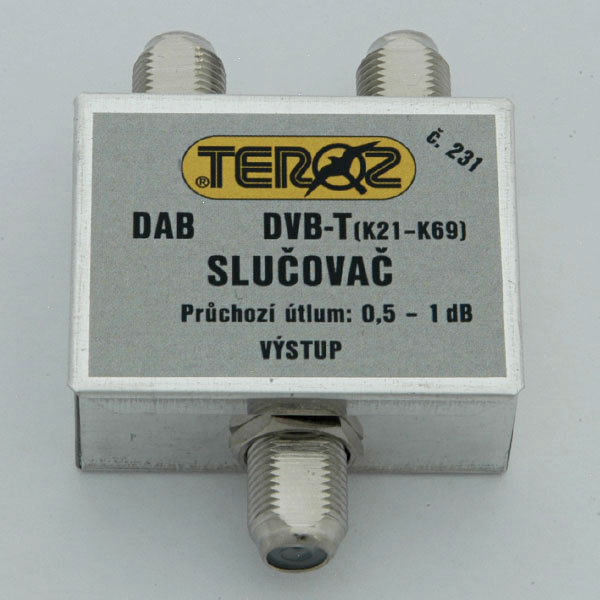

Na obrázku je vyzkoušený výrobek firmy TEROZ, který lze u této firmy objednat v eshopu za nějakých 360.-Kč pod objednacím číslem 231.

Co budeme dále potřebovat

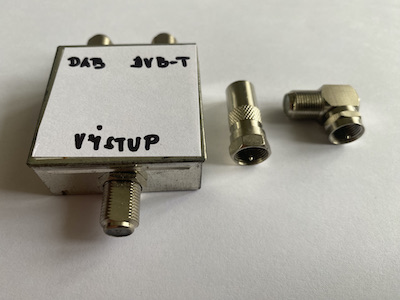

Pokud budete chtít rozbočení signálu realizovat přímo u zásuvky STA, lze použít úhlový F konektor (na obrázku úplně vpravo), který se našroubuje konektor VÝSTUP, který bude v našem případě ovšem vstup z STA (na obrázku uprostřed).

Do úhlového konektoru dále našroubuje redukci F zásuvka - IEC dutinka (možno také objednat u firmy TEROZ pod č.D741).

Nedejte se mýlit jiným vzhledem slučovače, jedná se o stejný výrobek jako na horním obrázku, ale původní polep vzal za své a jiným jsem momentálně neměl.

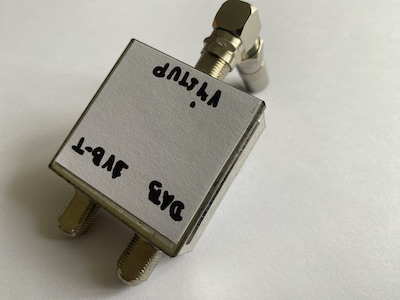

Sestava slučovače a konektorů

Pokud zapojíme vše podle textu výše, obdržíme sestavu jako na obrázku vlevo.

Celou takto vytvořenou sestavu pak zasuneme do zásuvky STA do zástrčky s kolíčkem (tatínek) označené TV.

Některé účastnické zásuvky nemají na krytu popisek zástrček, musíme se pak řídit tím, že výstup TV (a v našem případě zároveň i DAB+ signálů je na zástrčce s kolíčkem (tatínek).

Druhá zástrčka s dutinkou (maminka) pak ve všech případech slouží jako výstup rozhlasu FM a bývá proto opatřena popiskem R.

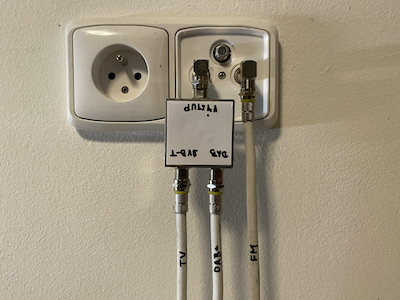

Výsledek

Na fotografii vpravo pak vidíme finální výsledek našeho snažení.

Od zásuvky společné televizní antény pak vedeme již všechny signály (DVB-T2, DAB+ i VKV FM samostatně do patřičných vstupů televizoru, DAB+ tuneru, případně VKV FM přijímače.

Pokud máme DAB+ tuner a televizor blízko u sebe, nic nám nebrání vést jeden koaxiální kabel ze zásuvky STA k oběma přístrojům a rozbočení provést v jejich blízkosti.

Ještě nemáte v rozvodu vaší společné antény signál DAB+ ?

Pak není nic jednoduššího mne kontaktovat a situaci napravíme. Inspiraci najdete v rubrice Fotogalerie.
