10. Jak připojit DAB+ přijímač ke společné televizní anténě

Několikrát jsem v předchozích článcích zmínil možnost připojení radiopřijímače DAB+ k rozvodu společné televizní antény (pochopitelně tam, kde osvícení majitelé bytových jednotek společnou televizní anténu nejen zachovali, ale také zmodernizovali).

Příjem digitálního vysílání prostřednictvím společné televizní antény je vhodný především tam, kde je pokrytí signálem nedostatečné, což se může projevovat například tím, že přijímač vybavený pouze výsuvnou anténou v nižších patrech hraje s výpadky reprodukce.

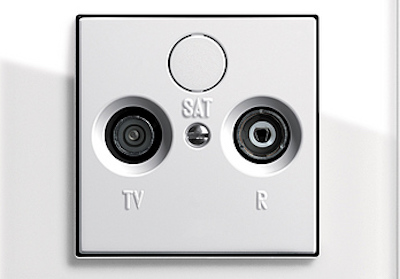

Účastnická zásuvka společné televizní antény

Na obrázku vpravo je vyobrazena klasická účastnická zásuvka rozvodu společné televizní antény.

Některé typy účastnických zásuvek mohou míst namísto záslepky v horní části konektor pro připojení satelitu.

Vlevo je na krytu zásuvky označení TV (přípojka televizoru, vpravo pak R (přípojka pro rádio).

V levé přípojce označené TV má drtivá uživatelů připojen kabel do televizoru a tak by se zdálo jednoduché připojit další kabel do pravé přípojky označené R jako rádio a druhý konec tohoto kabelu připojit do digitálního přijímače. Hotovo a hrajeme!

Ale ouha, ono tomu tak není. Proč ?

Na vině je starší provedení účastnické zásuvky

Abychom pochopili, proč to v tomto případě nefunguje, musíme se vrátit trochu do historie televizního vysílání. V minulosti se vysílaly televizní programy v několika kmitočtových pásmech, mimo jiné i v takzvaném III.TV pásmu. V tomto pásmu se po změnách, které proběhly před několika lety, již televizní programy nevysílají a toto bývalé televizní pásmo bylo přiděleno pro vysílání digitálního rozhlasu DAB+.

Protože účastnické televizní zásuvky pro rozvod signálů společné televizní antény byly namontovány již před lety, signál digitálního rozhlasu DAB+ je k dispozici nikoli v přípojce s označení R jako rádio, ale paradoxně v přípojce s označením TV. A je to logické, bylo to původně pásmo pro přenos televizních programů.

Poněkud legrační je, že tyto účastnické zásuvky pro rozvod společné televizní antény s tímto zastaralým uspořádáním se dodnes montují i v novostavbách rodinných i bytových domů, ačkoli již existují i nové typy (v praxi jsem je ale ještě nikdy "nepotkal").

V pravé přípojce označené R jako rádio je k dispozici pouze signál VKV FM.

Jak jsem již zmínil, v levé zásuvce s označením TV máme připojen koaxiální kabel do televizoru a jak tam tedy připojíme další kabel pro připojení digitálního radiopřijímače, když "dírka" je tam jen jedna ?

Jak problém vyřešit

Máme tedy jeden výstup z účastnické zásuvky společné televizní antény, který ale využíváme pro připojení televizoru, ale potřebovali bychom připojit další koaxiální kabel pro digitální rádio.

Samozřejmě nelze tyto dva kabely spojit "nějak", je třeba použít součástku, která se nazývá rozbočovač DAB+ a DVB-T2. Tato součástka zajistí potřebné oddělení signálů televizního vysílání a digitálního rozhlasu na dva oddělené výstupy bez ztrát a vzájemného ovlivňování.

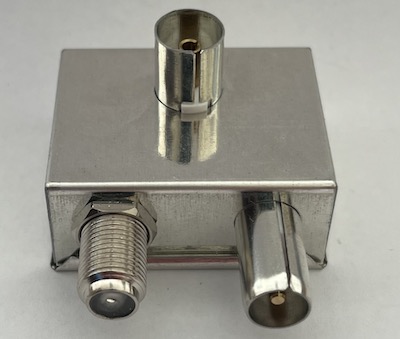

Rozbočovač TEROZ

Doporučuji použít rozbočovač firmy TEROZ, protože jeho zapojení do domácího rozvodu je maximálně jednoduché.

Rozbočovač má vstup a dva výstupy. Všechna připojovací místa jsou opatřena nezáměnými konektory, takže zapojení není možno poplést.

Zapojení rozbočovače

Z účastnické zásuvky společné televizní antény vysuneme kabel vedoucí do televizoru a do přípojky, do které tento kabel vedl, nasuneme rozbočovač. Kabel od televizoru následně nasuneme do konektoru rozbočovače. Konektory jsou nezáměnné a nejdou zastrčit jinam.

Do volného šroubovacího konektoru našroubujeme konec koaxiálního kabelu pro digitální přijímač a míme hotovo.

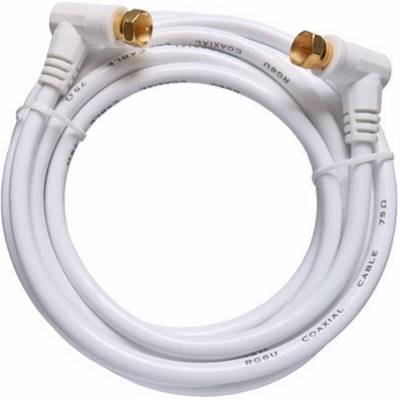

Kabel pro připojení digitálního přijímače

Poslední věc, kterou je potřeba pořídit, je propojivací kabel od rozbočovače k digitálnímu přijímači.

Takový kabel potřebné délky lze zakoupit v odborných prodejnách typu DATART, ALZA a podobně i přes eshop.

Pozornost je potřeba věnovat pouze koncovkám tohoto kabelu. Na straně do rozbočovače je zapotřebí takzvaný F konektor, na straně do přijímače pak podle provedení přijímače, ale ve většině případů se bude jednat o stejný typ, tedy F konektor.

Kde tento rozbočovač TEROZ sehnat

Pro zákazníky ve svém okolí (Východočeský kraj) mám těchto rozbočovačů dostatek k dispozici.

Vzdálenějším zájemcům doporučuji tento rozbočovač objednat přímo u výrobce, spojení viz níže. Kliknutím na logo TEROZ budete přesměrováni přímo na stránky firmy TEROZ, kde lze objednávku učinit taktéž. Rozbočovač má označení 231/UZ a stojí 400.- Kč + poštovné a balné.

Pan Poštulka je nejen zemitý Moravák, ale především "anténář-srdcař", zcela určitě rád vyhoví.

TEROZ - Ing. Zbyněk Poštulka

Komenského 325,789 93 Loštice

telefon 604 137 953
