Moderní řešení WIFI v rodinném domě svépomocí

Jak jsem popsal v předchozím příspěvku, cloudová správa prvků Omada nevyžaduje odborné znalosti uživatele, protože odbornou práci (nastavení prvků Omada, nastavení sítě WIFI a podobně) zvládne technik na dálku.

Co je potřeba ze strany zájemce o dálkovou instalaci sítě Omada

Jedná se několik základních kroků, které zvládne každý průměrný český kutil.

1. Ujasnit si počet a typ budoucích přístupových bodů

Nikdo nezná lépe váš dům než vy sami.

Stačí si v klidu sednout a rozhodnout, kde všude bude přístupový bod osazen. Sám se přimlouvám, aby byl instalován v každé obytné místnosti (i já jsem takové řešení použil, aby pokrytí WIFI signálem bylo opravdu dostačující a přenosové rychlosti pokud možno maximální).

Zamyslíme se samozřejmě také nad tím, zda neumístit přístupové body také venku. Zde opravdu záleží na každém zájemci, jak hodlá pokrytí řešit.

Sortiment přístupových bodů najdete zde.

K čemu je nám počet přístupových bodů dobrý

Protože v dalším kroku je třeba vybrat switch, do kterého budou všechny přístupové body (a nejen ty) připojeny, potřebujeme znát počet portů, které budoucí switch musí mít. A nezapomínejme, že do switche budou připojeny další komponenty (například i kdybychom nechtěli připojovat cokoli jiného, pak zcela určitě výstup z routeru).

Co ještě zahrnout do počtu potřebných portů

Při stanovení počtu potřebných portů bych zohlednil především následující :

počet přístupových bodů (access pointů)
počet dalších potřebných portů pro další zařízení
stanovit, které porty mají mít možnost napájení PoE a které to nepotřebují

Příklad

Po zralé úvaze jsme došli k závěru, že potřebujeme :
- připojit celkem 6 přístupových bodů (požadujeme napájení po kabelu PoE)
- do budoucna plánujeme pořídit 4 IP kamery (požadujeme napájení po kabelu PoE)
- máme nebo plánujeme pořídit IP vrátník (domovní telefon k brance) (požadujeme napájení po kabelu PoE)
- potřebujeme minimálně 1 port pro propojení budoucího switche se stávajícím routerem
- chceme připojit kabelem síťové úložiště
- chceme kabelem připojit řízení fotovoltaické elektrárny
- chceme kabelem připojit zabezpečovací zařízení
- chceme kabelem připojit regulaci topení

Výsledek pro náš příklad

Budeme potřebovat switch, který bude mít minimálně 11 portů s napájením PoE (6 přístupových bodů, 4 kamery a 1 IP vrátník), a dále minimálně 5 portů bez napájení PoE (připojení routeru, síťového úložiště, fotovoltaické elektrárny, zabezpečovacího zařízení a regulace topení).

Celkem se tedy jedná o 16 portů, z toho 11 s napájením PoE. Zde malá poznámka, klidně mohou být všechny porty s napájením PoE, zařízení, které napájení potřebuje si ho z tohoto portu vezme, zařízení, které ho nepotřebuje může být v portu s napájením Poe zapojeno také, ignoruje ho.

2. Vybrat vhodný switch

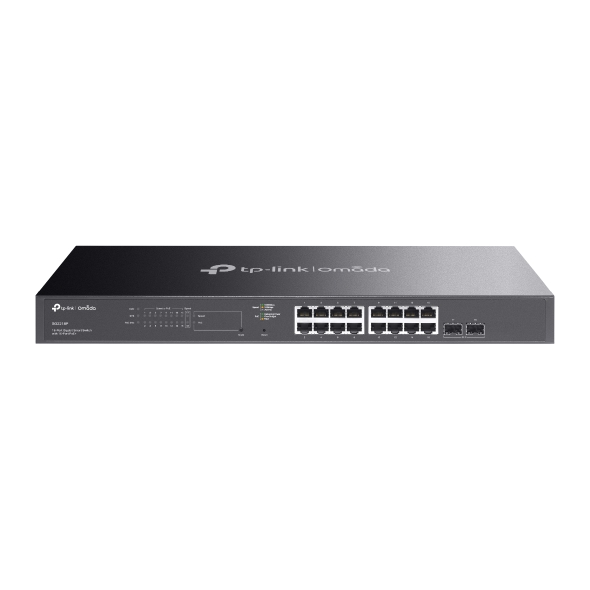

V souladu s definovanými požadavky našemu zadání odpovídá například typ TP-Link Omada SG2218P.

Switch má celkem 18 portů, z toho 16 je s napájením PoE a 2 jsou typu SFP, tedy dají se použít po vložení příslušného modulu (například po vložení modulu RJ45 dostaneme dva další klasické porty bez napaájení PoE).

Rychlost všech portů je 1GB/s (dnešní standart).

Cena takové switche se pohybuje okolo 5.500.-Kč

Sortiment switchů Omada najdete zde. Výběr je velmi obsáhlý, pro domácí použití doporučuji držet se řady Access.

Drobná připomínka

Náš příklad vypadá ideálně - potřebuji 16 portů, zakoupím switch se 16 porty. Vřele doporučuji zakoupit switch s více než momentálně potřebnými porty. Rozšířit počet portů v budoucnosti lze realizovat výměnou switche kus za kus (za nový s více porty), zakoupením dalšího switche (bude holt mít krabičky dvě), případně na začátku pořídit switch s nějakou rezervou, vyjde to levněji.

Proto bych pro vyřešení našeho příkladu pořídil například switch SG2428LP, který má celkem 28 portů, z toho celkem16 má napájení PoE, 8 je bez napájení a 4 porty jsou typu SFP (vyžadují zasunozt příslušný modul). Cena tohoto typu je okolo 6.900.-Kč, cenový rozdíl není tedy dramatický.

3. Vybrat vhodné místo na umístění switche

Switch je vlastně takovým centrem, scházejí u něho v podstatě všechny datové kabely.

Umístění switche proto volíme tak, abychom se k němu se všemi potřebnými kabely dostali. Situace je jiná v novostavbě (kde se mnohdy s podobnou instalací počítalo napřed) a diametrálně odlišná ve starší zástavbě.

Nesmíme zapomenout, že switch musí být jedním datovým kabelem propojen se stávajícím routerem. Také je třeba pamatovat na přívod sítě 220V.

Nejvíce to switchi sluší v originálním datovém rozvaděči typu rack, ale jednak takový rozvaděč něco stojí, jednak ho každý nemá kam umístit.

Co musíme mít na paměti při hledání vhodného místa na switch

Navrhnout univerzální řešení pro umístění switche je nemožné a každý bude muset vycházet z možností na místě samém. Já sám jsem třeba jeden switch umístil v rozvaděči na chodbě v přízemí (kde byla dispozici i síť 220V) a další jsem dal na půdu, protože jsem prostě neměl možnost protáhnout potřebný počet datových kabelů směrem na půdu, měl jsem jich tam připraveno málo.

Jak jsem se zmínil, pro českého kutila by to neměl být neřešitelný problém.

Mám si potřebná zařízení pořídit sám ?

Záleží pouze na domluvě. Můžeme spolu telefonicky nebo prostřednictvím emailu zkonzultovat typy potřebných zařízení a jejich počet, koupit je můžete samozřejmě sami (případné reklamace jdou potom za vámi a dodavatelem. Pokud si tato zařízení nechcete shánět sami (jsou k mání ve všech velkých eshopech), dodám je milerád já za doporučené koncové ceny firmy TP-Link, zaruka jde v tomto případě za mnou.

4. Natahat novou datovou kabeláž

Já jsem třeba část datových rozvodů v našem starším domě při rekonstrukci půdy realizoval přes půdu a kabely pro přístupové body v přízemí jsem natáhl přes půdu a dírkou dostal na strop dole. Paradoxně kabeláž bude pro každého asi největší oříšek, ale nic není neřešitelné. V domě mohou být připravené krkavice, lišty na kabely také mohou splnit svůj účel.

Poznámka k použitým datovým kabelům

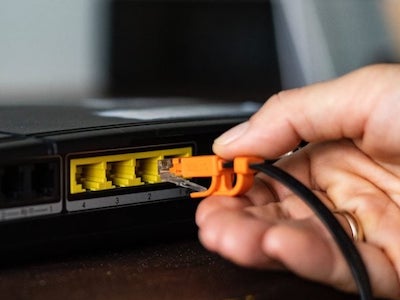

Pokud budeme (jakože budeme) tahat po domě nové datové kabely, narazíme na drobný problém. Datový kabel má na koncích nalisované datové konektory RJ45. Když budeme pracovat s datovým kabelem v metráži, bude třeba sehnat někoho, kdo má potřebné lisovací kleště a konektory (cena konektoru okolo 5.-Kč). Pro datový rozvod v domě na domácí použití bohatě postačí Cat5 (cena 1m kabelu této kategorie okolo 5.-Kč/m).

Pokud nemáme po ruce nikoho, kdo má potřebné vybavení pro lisování konektrů na kabel, nezbývá, než u každého potřebného kabelu co nejpřesněji odhadnout délku a takový kabel koupit i s koncovkami hotový. Takové řešení je samozřejmě také možné, ale pro prostup kabelu skrtz zeď je v tomto případě nutno vrtat větší díru, aby prolezl i konektor.

Máte doma hotovo a co dál

Krabičky přístupových bodů jsou namontovány na stropě, na zdech a podobně, switch je na svém místě a všechny kabely jsou zasunuty v portech, swith je také propojen se stávajícím routerem. A co dál ?

Opište si seriová čísla výrobků Omada

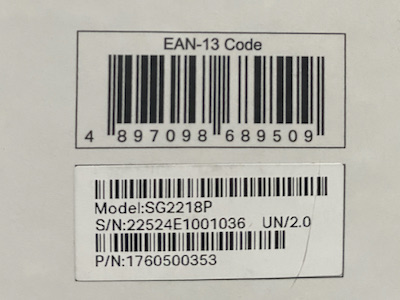

Na každém balení výrobku TP-Link Omada (přístupové body i switche) najdete štítek se sériovým číslem výrobku.

Čísla všech výrobků mi napište do emailu zároveň se jménem, pod jakým má být výrobek v nástroji pro správu vidět. Například switch půda, AP obývák (AP je zkratka pro access point=přístupový bod).

Přidejte zároveň pod jakým jménem se má vaše nová WIFI síť hlásit a s jakým heslem se tam chcete přihlašovat.

Zároveň lze zřídit i síť pro hosty, je WIFI s omezením přístupu dovnitř vaší sítě, velmi doporučuji. Kamarádům a známm bude při návštěvě u vás chod internet v mobilu, ale k dalším zařízením ve vaší síti se nedostanou.

Co udělám já

V prostředí Omada Central založím nový kontroler pro vaši síť kam doplním i váš email (abyste se mohli v případě potřeby do správy zařízení přihlásit), vložím do něj vaše nová zařízení (podle sériových čísel) a celou síť nastavím podle vašich dispozic (jméno sítě a heslo k pihlášení).

V okamžiku.kdy vaše zařízení doma bude propojené a switch spojen se stávajícím routerem (tedy bude vše připojeno k internetu), bude vaše nová WIFI síť provozuschopná během několika minut.

Proč to mohu udělat

Protože jsem se trochu učil a školil, nějaké realizace mám za sebou, takže jsem si vysloužil certifikát síťového administrátora systému Omada.

Co vás to bude stát

Za založení a prvotní nastavení sítě vám vyúčtuji jednorázobou částku 2.000.- Kč.

Potřebujete další informace ?

Zaujalo vás toto moderní řešení WIFI a stále námáte dostatek informací ? Je něco nejasné ? Kdykoli mne kontaktujte na čísle 605 240 909 nebo na emailu pavel.wunsch@privatnitechnik.cz.

Protože jde v tomto směru o naprostou novinku, otevírám na této stránce komentáře a budu rád za vaše podněty, připomínky a názory k tématu.
