Co je systém Omada firmy TP-Link

Systém Omada je soubor zařízení a podpůrných nástojů pro návrh, realizaci a správu bezdrátových WIFI sítí nejen pro firemní, ale i pro domácí využití.

Nebudu zde popisovat komplexní vlasnosti systému Omada firmy TP-Link, všechy další informace najde zájemce na přiložených odkazech. Soustředím se pouze na předstvení základních produktů na zhotovení poctivé WIFI bezdrátové sítě v rodinném domě.

Podrobné informace najdete přímo na stránkách společnosti TP.Link Omada.

Jaké základní komponenty v systému najdeme

Pro na návrh a realizaci WIFI v rodinném domě náas asi nejvíce zajímá sortiment připojovacích bodů a v návaznosti také různé typy switchů, ke kterým tyto připojovací body připojíme.

Sortiment doplňují také specializované produkty, pomocí který můžeme například bezdrátově připojit síť do dalšíjo vzdáleného (až 5km) objektu, takzvané Bridge.

Přístupové body neboli access pointy

Jsou to právě přístupové body, které tvoří páteř naší bezdrátové sítě. Jsou rozmístěny v domě tak, aby jejich signál pokud možno pokrýval celou požadovanou plochu (například jedné místnosti).

Ukažme si alespoň zástupce jednozlivých typů, přehled všech přístupových bodů lze najít na strnkách výrobce Omada.

Vnitřní přístupové body pro použití uvnitř budov

Přístupový bod na strop

Umístění přístupového bodu na strop (většinou doprostřed místnosti) je z hlediska šíření vysokofrekvenčního signálu zřejmě nejoptimálnější, nestojí mu v cestě žádné překážky a všechna přenosná zařízení na přístupový bod "vidí" bez problémů.

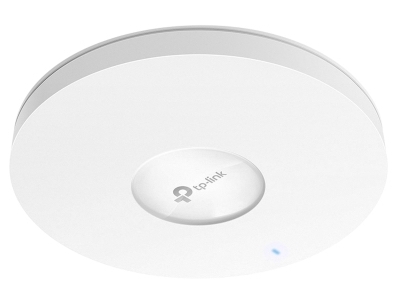

Na obrázku je typ EAP650, který používám nejčastěji.

Kompletní sortiment stropních přístupových bodů Omada najdete zde.

Přístupový bod na stěnu

Také přístupový bod umístěný na stěně je dobrá volba. Pokud je však umístěn příliš nízko nebo za nábytkem, pokrytí místnosti již optimální být nemusí. To je dáno samozřejmě podmínkami šíření vysokofrekvenčního signálu.

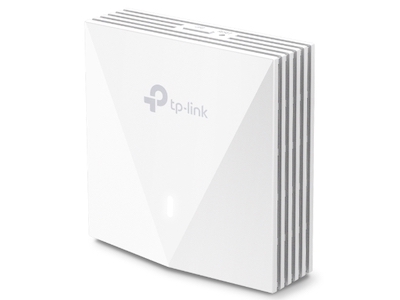

Na obrázku je typ EAP650 - Wall

Kompletní sortiment přístupových bodů Omada s montáží na stěnu najdete zde.

Jiná varinta přístupového bodu na stěnu

Pro tento přístupový bod platí beze zbytku to samé jko u předchozího typu, tento se však liší tím, že má další 3 Ethernetové porty, z toho dokonce jeden s možností napájení dalšího zařízení přes PoE.

K čemu to může být dobré ?

Například k tomu, že nám do místnosti vede jeden Ethernetový kabel do součssné datové zásuvky. Pokud tuto zásuvku nahradíme tímto přístupovým bodem, získáme nejen přístupový bod WIFI, ale další tři porty, které můžeme dále použít pro další síťová zařízení, z čehož jedno může využít napájení po kabelu přes PoE (například typicky IP telefon).

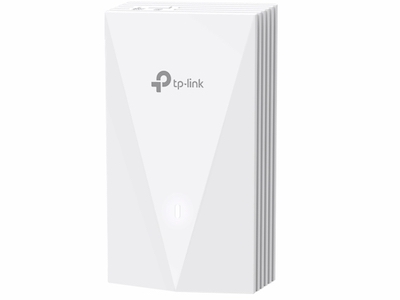

Na obrázku je typ EAP655 - Wall

Venkovní přístupové body

Rychlá bezdrátová síť WIFI s dobrým pokrytím není potřeba pouze v domě, proč si nevybudovat stabilní WIFI na zahradě, v altánku, pergole a podobně.

Pro tento účel jsou k dispozici přístupové body pro venkovní použití, které bez problémů odolávají nepřízni počasí, mohou být vystaveny dešti, slunci a podobně.

Tyto přístupové body jsou stejně jako ty vnitřní vybaveny systémem napájení PoE, to znamená, že k nim vede pouze jeden kabel, který mimo dat přenáší i napájecí napětí.

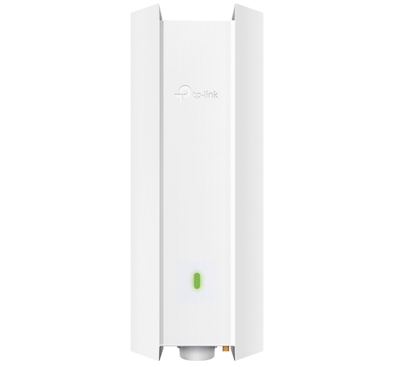

Na obrázku je vyobrazen typ EAP650 - Outdoor

Bezdrátové propojení vzdálených objektů

Někde vyvstane pozřeba propojit dvě čátí sítě (typicky například obytný dům a vzdálenou dílnu, další domek a pdobně), kdy není z nějakého důvodu k dispozici kabelové propojení.

Potom s výhodou využijeme nabízenou dvojici přísupových bodů nastavených na režim tzv. bridge (mostu), kterým takové objekty můžeme datově propojit bezdrátově na vzdálenost až 5 km.

Tímto způsobem dostaneme internet (a tím i celou naši vnitřní síť) do vzdáleného objektu, kde můžeme pomocí dalších komponent (switche, přístupové body a podobně) pokračovat v dalším rozšiřování sítě.

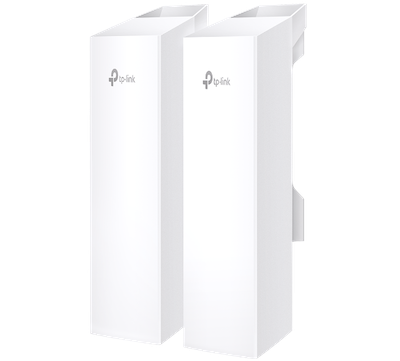

Na obrázku je typ EAP215 - Bridge Kit

Switche

Představme si, že jsme si po domě rozmístili potřebný počet přístupových bodů, od každého vede jeden datový kabel. Tyto kebely je výhodné v domě soustředit do jednoho místa, kde bude umísteno další potřebné zařízení, a tím je switch. laicky a technicky nesprávně je switch možno nazvat takovým rozbočovačem.

Každé síťové zařízení (ať jsou to již zmíněné přístupové body, ale také další případné switche, tiskárny, počítače, síťová úložiště, IP telefony, kamery atakdále), potřebuje svou připojovací "dírku", takzvaný port.

Switch tedy musí mít tolik portů, kolik zařízení do něj hodláme připojit. Dalším důležitým parametrem takového switche je schopnost napájet připojené zařízení (přes port) napájecím napětím. Tomuto způsobu napájení vzdáleného připojeného síťového zařízení se říká PoE (Power over Ethernet).

TP-Link v systému Omada nabízí velmi bohatou nabídku switchů, které se liší nejen počtem použitelných portů (ať již s napájením PoE nebo bez), ale také různou rychlostí těchto portů a podobně. Pro naše domácí použití však postačí bohatě postačí základní řada.

Ukázka klasického switche

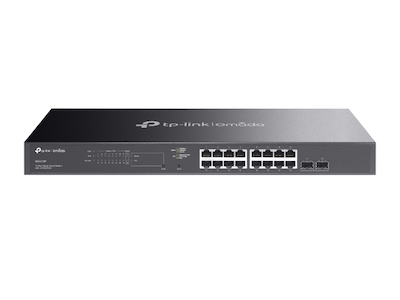

Jako příklad jsem vybral typ TP-Link Omada SG2218 P. Jedná se switch s celkem 18 porty, 16 portů umožňuje napájení PoE, dva další porty jsou takzvané SFP (dá se do nich zasunot modul klasického RJ45 portu, optický modul a další). Rychlost všech portů je 1 Gb/s.

Ukázka zajímavého switche

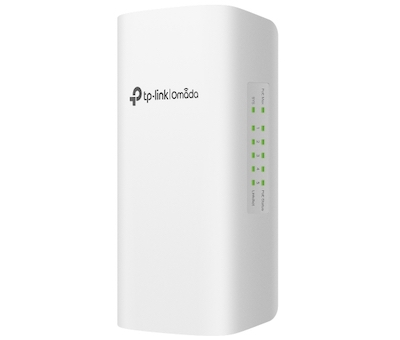

Z celé plejády switchů Omada jsem vybral ještě jeden zajímavý kousek. Jedná se switch, který je dálkově napájen prostřednictvím datové kabelu přes PoE a dává nám k dispozici další 4 porty, které také dovolují napájet další zařízení.

Typické použití je především tam, kam nám již vede jeden datový kabel a potřebujeme připojit více síťových zařízení (typicky přístupových bodů, kamer a podobně). Nemusíme svízelně řešit jak do místa dostat další kabely, prostě nasadíme tento switch a máme ihned k dispozici další porty is PoE napájením.

Switch je navíc ve venkovním provedení, dá se osadit například i na stožár.

Zobrazený switch je typ Omada SG2005P-PD

Tolik tedy některé prvky systému Omada

Nedával jsem si za cíl podrobně popisovat veškeré komponenty systému Omada společnosti TP-Link, chtěl jsem toliko upozornit na zajímavé vyýrobky, které mohou elegantně vyřešit funkční WIFI v rodinném domě a dalších objektech.

To nejlepší jsem si ale nechal na konec

Pro řadu zákazníků jsou sice podobné informace zajímavé, ale přece jen se jedná o poměrně sofistikovaná zařízení a nelze předpokládat, že každý je znalce internetového IP protokolu a dokázal by si poradit sám.

Veškeré prvky Omada jsou totiž pomocí cloudové aplikace spravovatelné na dálku.

Omada Cloud centralizovaná správa

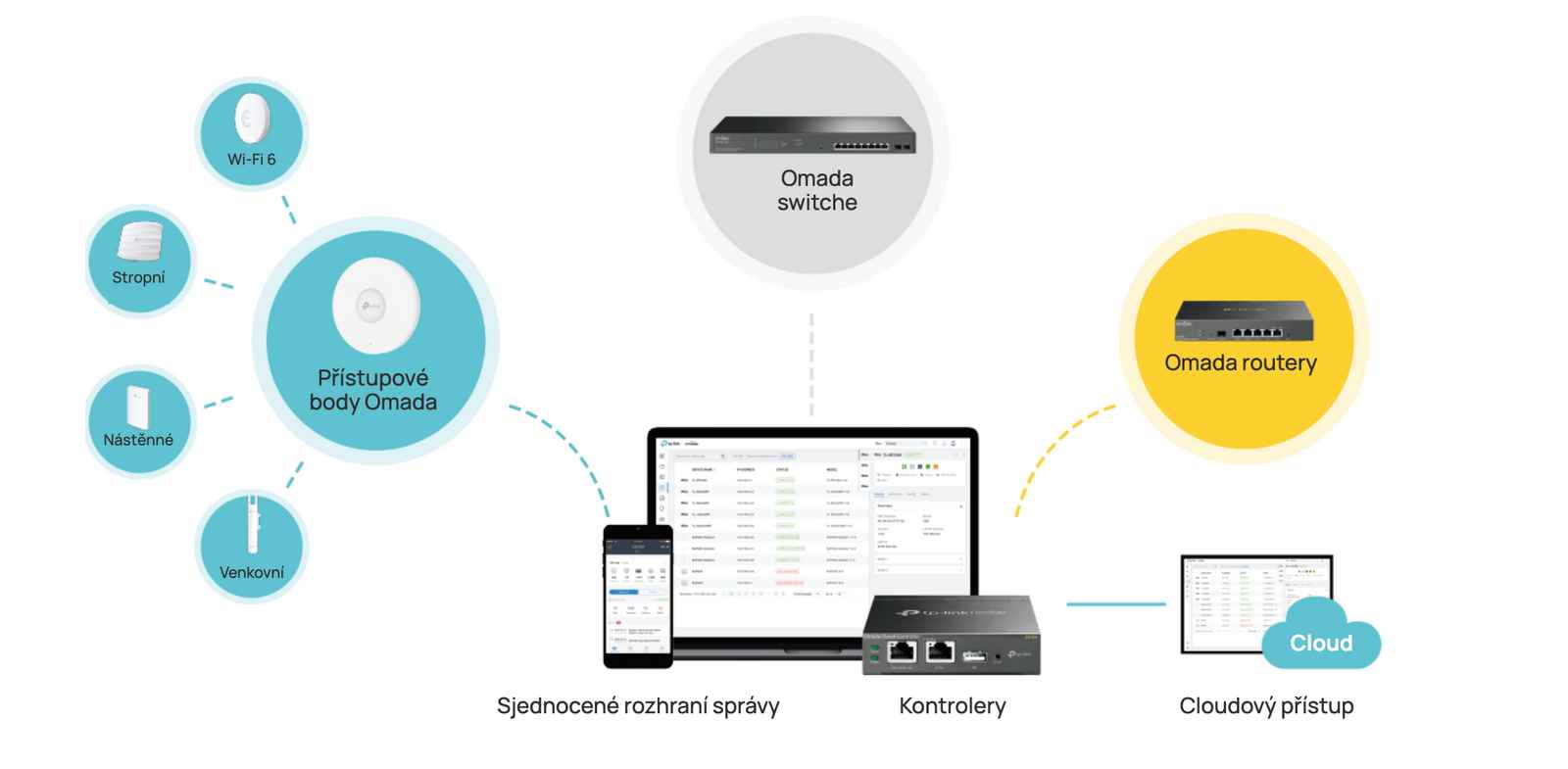

Jak již bylo řečeno, veškeré komponenty sítě Omada (přístupové body, switche a podobně) lze spravovat, nastavovat a konfigurovat na dálku, tedy jejich nastavení nemusí dělat koncový zákazník bez potřebných znalostí.

Pro vzdálenou konfiguraci síte Omada slouží tzv. kontroler. Ten je možno pořídit v hardwarové verzi, kdy se jedná o krabičku zapojenou v místní síti zákazníka, nebo daleko jednodušeji jako cloudové aplikaci, kdy není potřeba dokupovat nic a přesto cloudový Omada conroler umožňuje kompletní konfiguraci sítě u zákazníka na dálku.

Pro náš případ si v rychlosti popíšeme pouze cloudový přístup.

Co Omada cloud centralizovaná správa dovoluje

Pro náš účel naprosto revoluční možnost.

Vzdálená konfigurace zařízení Omada

Cloudová konfigurace Omada dovoluje nastavit veškerá zařízení v budoucí síti na dálku, a to dokonce i v případě, že dosud nejsou nikde připojena a nacházejí se v nerozbalené krabici.

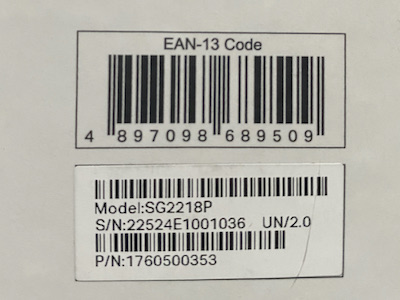

Ke konfiguraci poslouží sériové číslo výrobku (přístupového bodu, switche), které je umístěno na přepravní krabici a na výrobku jako takovém.

Po vybalení jednotlivých prvků koncovým uživatelem, jejich propojení a připojení napájení dojde k přenosu celého předpřipraveného nastavení jednotlivých komponent a během chvilky je kompletní síť funkční přesně podle požadovaného nastavení.

Co to v praxi znamená

Znamená to mimo jiné jedinečnou příležitost pro každého potenciálního zájemce o vybudování profesionální WIFI sítě významně ušetřit, protože si stačí ujasnit své potřeby, rozhodnout se pro počet a typ zařízení, tyto komponenty si nakoupit dle libosti u kteréhokoli dodavatele a objednat si vzdálenou konfiguraci. Není potřeba odborné znalosti, není potřeba platit odbornou firmu, která by realizaci zajistila. Celou realizaci lze tak zvládnout svépomocí.

Jak na to, popiši v následujícím příspěvku.
