Ukázka praktické realizace satelitního příjmu v STA
Ukázka praktické realizace rozšíření STA o satelitní programy z distribuce operátora Skylink pomocí trasmodulátoru
Tento příspěvek popisuje přidání dalších televizních programů do rozvodu společné televizní antény (STA) v bytovém domě, kde byla sice vyměněna hlavní stanice, ale koaxiální rozvody do jednotlivých bytů zůstaly v původním stavu systémem stoupacího vedení.
Rozšíření již modernizované společné televizní antény
Přidání dalších televizních programů do systému rozvodu společné televizní antény jsem realizoval v bytovém domě o 36 bytových jednotkách. Majitelé bytů si v minulosti stěžovali na špatnou funkci společné televizní antény, která se projevovala občasným "kostičkováním" přenášených televizních programů ve všech celoplošných multiplexech.
Stručný popis modernizace viz dále.
Původní rozvodnice STA
Hlavní stanice této konkrétní STA byla v minulosti osazena kanálovámi zesilovači ALCAD (dnes se toto provedení již nevyrábí).
Rozvodnice STA po rekonstrukci
V rámci rekonstrukce STA byla celá původní technologie kanálových zesilovačů odstraněna a nahrazena jedním programovatelným zesilovačem ALCAD, který zpracovává signály všech pozemních multiplexů, rozhlasu FM a nově také digitálního rozhlasu DAB.

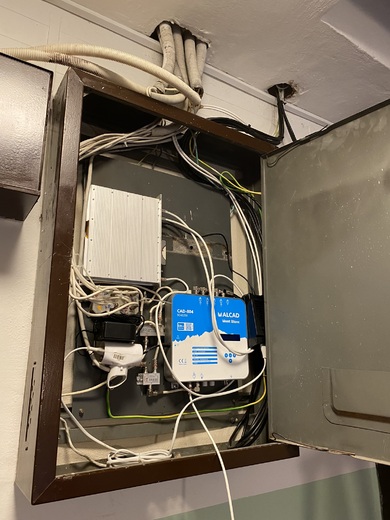

Modernizovaná rozvodnice STA rozšířená o transmodulátor
V rozvodnici hlavní stanice STA mimo modernizace technologie proběhl také "generální úklid" tak, aby vše mělo nějaký řád (respektive "štábní kulturu").
V původní montážní skříni tak vznikl prostor, kam šlo bez problémů osadit transmodulátor satelitních programů.
Instalace byla dopněna o transmodulátor (krabička uprostřed vlevo). Vzhledem k tomu, že tato instalace není ještě finální, byl tam uchycen zatím provizorně, byť "štábní kultura" poněkud utrpěla.

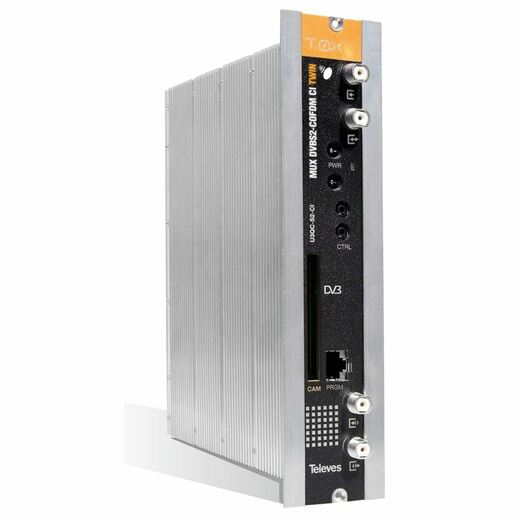

Transmodulátor TELEVES
Nejdůležitější součást systému. Toto zařízení převádí satelitní vysílání do klasického "pozemního" formátu DVB-T.
Tento konkrétní model dokáže přijmout 3 satelitní vysílače (transpondéry), přijmout všechny televizní programy z těchto vysílačů a sestavit 2 výstupní multiplexy, do nichž lze "poskládat" žádáné satelitní programy (omezení je dáno pouze datovou kapacitou výstupních multiplexů).
V neposlední řadě je do tohoto transmodulátoru vložen dekódovací modul s kartou. Dekódovací modul musí "umět" dekódovat takový počet programů, které chceme v rozvodu STA dále rozvádět. V tomto konkrétním případě byl použit modul SMIT IRDETO PROFI 16, který je schopen dekódovat 16 programů současně.
Také na střeše se "uklízelo"
Ze stožáru STA byly odstraněny "vraky" antén, které byly instalovány před několika desítkami let spolu s dalšími konsrukčními prvky jako jsou například výložná ráhna.
Stožár tak "zhubnul" o cca 50 kg a jeho větrná zátěž se tím značně zmenšila.
Byly instalovány nové antény pro příjem všech dostupných programů, které lze v daném místě přijímat. V tomto případě šlo o všechny celoplošné multiplexy, rozhlas FM a nový formát rozhlasového vysílání DAB.
Antény pro celoplošné multiplexy byly zásadně voleny pro současné televizní pásmo v rozsahu kanálů 21-48, aby se zamezilo rušení v pásmu 5G ze základnové stanice operátora na sousedním domě.

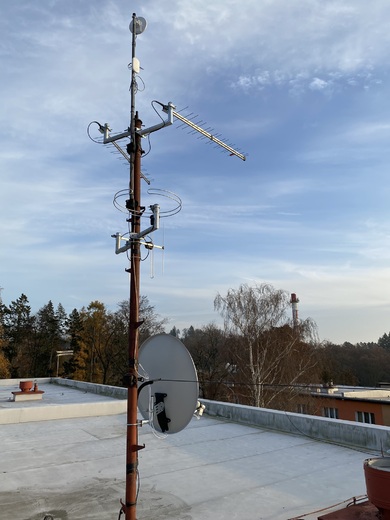

Osazení přijímací paraboly
Na stořár společné televizní antény, kde byly v rámci modernizace osazeny nové antény, byla doplněna přijímací parabola.
Přijímané programy
Satelitní programy rozváděné dále do systému STA jsou přijímány ze satelitní distribuce operátora Skylink, jehož dekódovací karta je vložena do dekódovacího modulu.
Výběr konkrétních programů záleží na přání zákazníka a dohodě s operátorem Skylink. Obecně lze říci, že se jedná o příjem Skylinkem vysílaných programů z družic ASTRA 3 a ASTRA 1.
Je třeba také konstatovat, že některé televizní programy z důvodů ochrany autorských práv nemůže ani sám operátor Skylink umožnit dále sledovat více divákům výše popsaným způsobem. Na druhou stranu je Skylink připraven "ušít" programovou nabídku na míru. Výsledné programy jsou tedy závislé na poptávce SVJ a dohodě se Skylinkem.
Majitel bytového domu, případně SVJ (Sdružení majitelů jednotek) uzavře po výběru programů smlouvu s operátorem Skylink, smlouva se uzavírá na období jednoho roku. Měsíční platba (závislá na výběru programů) je okolo 50.-Kč za účastnickou zásuvku.
Na kolik toto rozšíření programů v tomto případě přišlo
Materiál
Parabola 80cm
650 Kč
Konvertor (LNB) twin
500 Kč
Transmodulátor TELEVES
21.000 Kč
Napájecí zdroj pro transmodulátor
1.500 Kč
Dekódovací modul SMIT IRDETO PROFI 16
9.500 Kč
Drobný materiál
500 Kč
Ostatní
Montáž
5.000 Kč
Programování a měření
1.000 Kč
Cestovné
dle km
Celkem
Materiál
32.300 Kč
Ostatní
6000 Kč
Celkové náklady ze strany SVJ
38.300 Kč
Pojďme toto řešení zhodnotit
Za necelých 40 tisíc korun získalo 36 majitelů bytů možnost přijímat 16 nových televizních programů z nabídky satelitního operátora Skylink.
Toto programové rozšíření nabídky společné televizní antény samozřejmě nemůže svým rozsahem konkurovat kompletním individuálním nabídkám jak satelitních, tak IPTV operátorů, ostatně to nebylo ani cílem. Umožňuje však obohatit programovou nabídku o nejčastěji sledované programy za bezkonkurenčně nejnižší měsíční poplatek a v řadě případů plně uspokojit poptávku diváků v bytovém domě.
Je jasné, že i celková kapacita 16 programů nemusí někomu dostačovat. Systém lze však dále rozšiřovat (případně použít jiné modely komponent) s tím, že potom samozřejmě stoupají pořizovací náklady.
Zaujalo vás toto řešení a chtěli byste si ho vyzkoušet ?
Pokud někoho popsané řešení zaujalo, ale váhá vzhledem k pořizovací ceně, pak upozorňuji na možnost si celý potřebný komplet zapůjčit na rozumnou dobu a seznámit se praktickým fungováním. Sdružení vlastníků jednotek má možnost svým členům ukázat, co za své finanční prostředky případně pořídí. Nabídka se samozřejmě týká i hotelů, penziónů a podobně. Podrobnosti v příspěvku Zapůjčení zařízení pro rozšíření programů STA.
Závěrem
Lze konstatovat, že popsané řešení může uspokojit většinu televizních diváků v bytovém domě, neboť rozvod společné televitní antény tak nabídne (v současnosti) přes 60 (48 pozemních a 16 doplněných ze satelitu) televizních programů, navíc u většiny programů převzatých ze satelitní distribuce v HD kvalitě. Programy doplněné ze satelitní distribuce mohou žánrově nabídku zpestřit a doplnit, například o další dětské programy, dokumentární a hudební programy a v neposlední řadě také o oblíbené programy filmové.
Pro zájemce o podrobnější informace a možnosti realizace jsem kdykoli k dispozici na telefonu 605 240 909.
